云存储服务介绍

微笑看往昔

目录
1. 存储发展阶段：DAS-SAN-Server SAN-SDS
2. 主要存储服务：块存储、文件存储、对象存储、存储网关
3. 存储系统架构：分布式存储架构、数据组织与寻址、逻辑架构
4. 存储介质类型：HDD、SSD、HHD、3D NAND、3D XPoint
5. 存储架构优化：KVM/QEMU模拟，SPDK架构优化
-----
1. 存储发展阶段

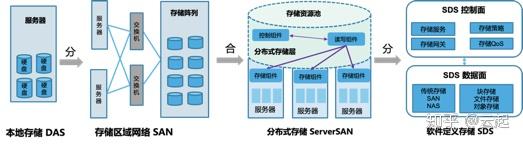

如图1，存储的发展历程实际上是一个分久必合，合久必分的过程。每个阶段为了解决新业务场景面临的挑战在容量、性能、扩展性，可靠性，成本与管理等方面都有很大的跃升。
                                                         图1：存储主要发展阶段


阶段一：直连存储DAS，服务器使用本地硬盘，通过RAID技术保障存储可靠性，不能跨服务器共享，不易扩展，存储容量有限。
阶段二：存储区域网络SAN，有FCSAN和IPSAN，提供专用的大容量的存储整列，如EMC VMAX、华为OceanStor等，通过交换机连接多台服务器；通过快照、存储备份容灾等方案保障可靠性。存储容量、性能与共享性得到的提升，但是价格比较高；且在互联网、云计算大规模场景扩展性不足，容量、性能、成本上面临很大的挑战。
阶段三：分布式存储 ServerSAN，通过分布式存储软件将大量商用服务器的本地盘，组成统一可共享的存储资源池。通过多副本、纠删码、快照等机制保障可靠性。目前是各大公有云厂商主要的存储形态，如阿里云盘古、腾讯云CBS等。通过分布式存储技术，性能与容量随服务器增加而线性增长，成本还比较低。
阶段四：软件定义存储 SDS，核心就是让存储数据面（数据存取）与控制面（管控策略）分离，根据业务需求实现策略驱动的自动化存储。数据面是存储资源层，负责数据的存取，可使用传统SAN/NAS存储，块存储、文件存储或对象存储等；控制面是策略管控层，首先统一纳管底层异构的存储资源，通过存储网关屏蔽存储差异，统一向应用层提供各种存储务；其次，能够灵活高效地设置存储策略（存储分级，存储QoS/SLA、数据灾备、迁移、安全等）自动化驱动底层存储资源的部署与变更。目前SDS管控端功能最完整应用最广的是VMware SPBM；而各种新兴的存储技术SDS数据面也带来重要的改进，如Intel与镁光推出的新型闪存介质3D NAND、突破性的存储技术3D XPoint、以及新的存储架构SPDK等，对存储架构、读写模型、性能、容量、可靠性等带来颠覆性提升。
2. 主要存储服务
2.1 三种存储类型
当前主要的存储类型有块存储、文件存储与对象存储。块存储需要把云盘挂载到云主机，格式化安装文件系统后才能使用；主机上的应用通过iSCSI协议使用块地址LBA（Logical Block Address）直接读写数据块；主要用于数据库、OLTP系统等场景。
文件存储可以挂载到多个Linux或Windows客户端，无需格式化直接使用；客户端通过NFS或SMB协议发起读写请求，通过NAS服务器实现文件存储与块存储的转换；主要用于企业文件共享、流媒体处理等场景。
对象存储将非结构化的数据（如视频、软件包、镜像等）当做一个完整的对象（Object）进行存取，无需挂载，可直接通过HTTP协议发起对象读写；对象管理系统通过键值（Key-Value）的进行对象存取。基于文件访问频次、存储介质类型、数据访问实时性等特征，对象存储可分为标准存储、低频存储和归档存储。主要应用视频、软件应用的存储与分发、备份归档等场景。
                                                                图2：三种存储类型对比

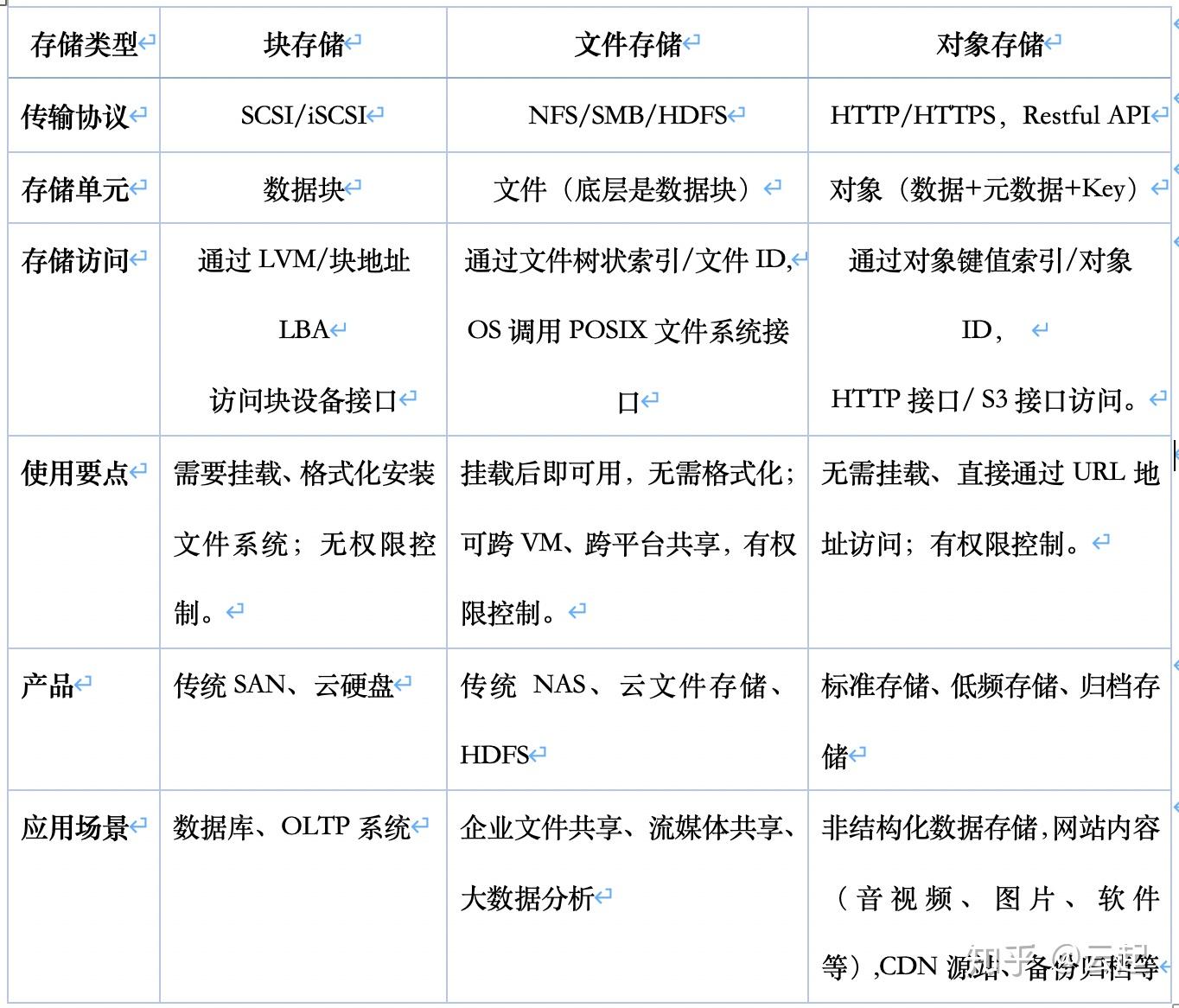

表1：三种存储类型对比


2.2 存储网关服务

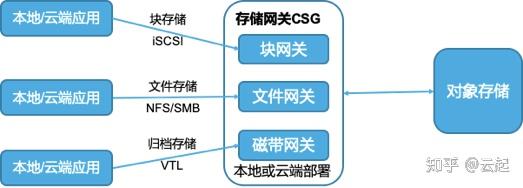

存储网关CSG （Cloud Storage Gateway）是一种混合云统一存储方案，可以部署在用户数据中心或公有云上。CSG功能上包括块存储网关、文件网关和磁带网关，可以对应用屏蔽后端存储差异，将不同类型的数据统一存储在后端的对象存储上。可以用于数据云端灾备，多地分发共享，冷热数据分离等场景。
                                                       图3：存储网关逻辑架构


3. 存储架构原理
3.1 分布式存储系统架构
如图4，分布式存储系统分为3大模块，计算节点、存储集群和控制中心。计算节点上部署了存储接入的Driver模块，负责接收和处理上层应用的I/O读写请求。控制中心 Master主备部署，负责集群元数据管理，逻辑卷管理、集群健康状态，资源管理等、存储路由等；Zookeeper最少部署3台，负责监控收集存储集群与组件状态，主备Master维护、副本信息，主从副本选举，一致性保障，故障恢复等。存储集群负责数据存取，由多个存储节点组成，每个存储节点上有副本管理模块（负责副本的同步）与存储引擎模块（负责本地数据读写落盘）。
                                                  图4：分布式存储系统架构


3.2 数据组织与寻址方式

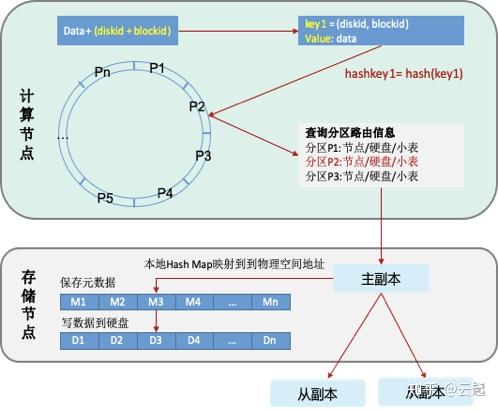

为了确保数据高可靠性，分布式存储通常保留3个副本（一主两从）。同一分数据的副本分布在不同的存储节点。不同数据的主副本分布在不同的存储节点以实现均衡。需要通过分布式一致性消息协议来保障多副本之间的一致性，其中阿里云采用的是Paxos算法，腾讯云采用RAFT算法，RAFT算法基于Paxos算法并进行了优化和简化。数据读只发生在主副本上；而数据得先写到主副本，再复制到从副本，收到从副本成功应答之后，主副本再答复应用端写入成功。当某一个副本出现异常时可以通过其他正常的副本进行本地恢复，或者通过迁移创建新的3副本。数据寻址过程如图5所示：
在计算节点上：
1）接入Driver模块接收应用下发的读写请求，记录key为块地址信息(diskid，blockid)，value为应用数据；
2）对key进行一致性hash算法，得到hash值对应的分区Partition；
3）查询路由信息，找分区所对应存储节点、硬盘ID与存储位置，把数据发送到主副本所在的存储节点。
在存储节点上：
4）查询本地Hash Map映射到对应的物理地址空间；
5）然后保存元数据，写数据到硬盘；同时复制数据到两个从副本。
                                                       图5：分布式存储数据寻址


3.3 文件存储与对象存储架构

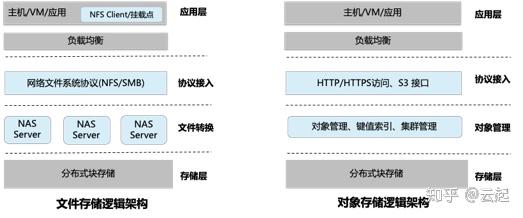

如图6，文件存储与对象存储的逻辑架构比较相似，最底层都使用分布式块存储作为作为持久化的数据存储。两者主要差别点在于：
1）在使用上，文件存储需要安装客户端建立挂载点，而对象存储无需挂载可以直接使用；
2）在协议接入层，两者使用的访问协议不同，文件存储使用文件访问协议NFS/SMB，通过POSIX接口调用进行访问；而对象存储使用HTTP/HTTPS协议，通过Restful API或兼容S3接口进行访问。
3）最大差别在文件转换和对象管理层，文件存储提供了文件系统，使用树形索引结构组织数据，通过NAS服务器实现前端文件访问与后端块存储的转换。而对象存储没有文件系统，将数据当做完整的对象，通过键值索引的方式直接读写。
                                         图6：文件存储与对象存储逻辑架构


4. 存储介质类型
存储介质主要分为机械盘HDD（Hard Disk Drive）与固态盘SSD（Solid State Drive）。混合硬盘HHD（Hybrid Hard Drive）同时使用了SSD硬盘和HDD硬盘，通过Cache机制，实现冷热数据自动分级存储，在存储容量、成本与性能的最佳均衡。新兴的3D NAND与 3D XPoint等技术带来颠覆性的影响。
4.1 机械盘HDD

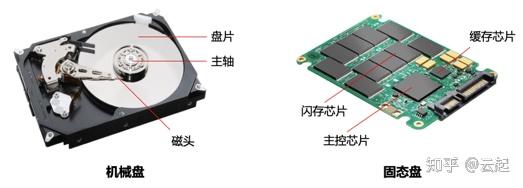

机械盘HDD是磁盘存储，包括盘片、磁头、主轴（电机）、控制器等组件。HDD数据读写时，磁盘控制器提供数据存储的CHS地址，主轴上的电机马达驱动盘片高速旋转，磁头可以沿盘片的半径方向移动，最终将存储数据的扇区转到磁头下进行读写。扇区（数据块）是最小存储数据的最小单元，通过LBA (Logical Block Addressing)的方式实现线性编址，上层应用通过LBA地址读数据块。磁盘常见的转速是7200 r/min或15000r/min，性能和吞吐量有一定限制。根据不同的存储访问接口协议，HDD盘分为SATA盘（串行ATA接口）容量大成本低，而SAS盘（串行SCSI连接）性能与可靠性更高。
                                              图7：机械盘与固态盘内部结构


4.2 固态盘SSD
SSD是固态的电子芯片/集成电路存储，包括负责系统管控控的主控芯片、缓存芯片，以及负责数据存储的FLASH闪存芯片等组件。主控通过执行SSD固件算法中的控制程序，进行系统管控、数据读写、性能保障等任务；数据读写时无需机械运动，通过集成电路的扫描和开关作用进行数据读写。SSD相比于HDD在性能、功耗、机架密度上、抗震等方面有显著的优势。最开始使用的是SATA SSD，主要通过SATA或SAS接口进行访问SSD盘，因为采用针对HDD的AHCI标准，导致存储传输通道的性能成为瓶颈，无法匹配SSD的性能。所以新推出了NVMe SSD走 PCIe通道，相比AHCI做了大幅优化，缩短了CPU与存储之间的读写路径，读写寄存器次数从4次降低为0次，队列深度从1增加到64K，使得NVMe SSD性能大幅提升。
4.3 3D NAND 与 3D XPoint
SSD相比HDD有很多优势，但依然面临价格高，读写次数有限制，硬盘寿命短，容量有限制等挑战，所以英特尔和镁光联合推出新的闪存类型3D NAND与新的存储技术3D XPoint完美的解决这些问题。传统SSD采用2D平面结构的NAND闪存，将存储芯片放在单面，限制了硬盘容量。 而3D NAND把存储颗芯片堆叠在一起（最大可堆叠32层）很好地突破了SSD的容量限制，单盘容量可达32TB。
3D XPoint是一项颠覆性的存储技术，具有NAND闪存的功能与堪比内存DRAM的性能表现。3D XPoint工作原理与NAND有根本性的不同，标记数据状态的物理值不是电压、不是电流，也不是磁极、而是电阻，通过改变单元电阻水平来区分0与1。号称性能比NAND闪存快1000倍，寿命是NAND的1000倍，密度是传统存储的10倍，而成本只有内存DRAM一半，确实是颠覆性的突破。阿里云的ESSD云盘号称达到100万的IOPS，0.2ms的访问时延，据说就是使用NVMe SSD、3DXPoint以及SPDK等技术。

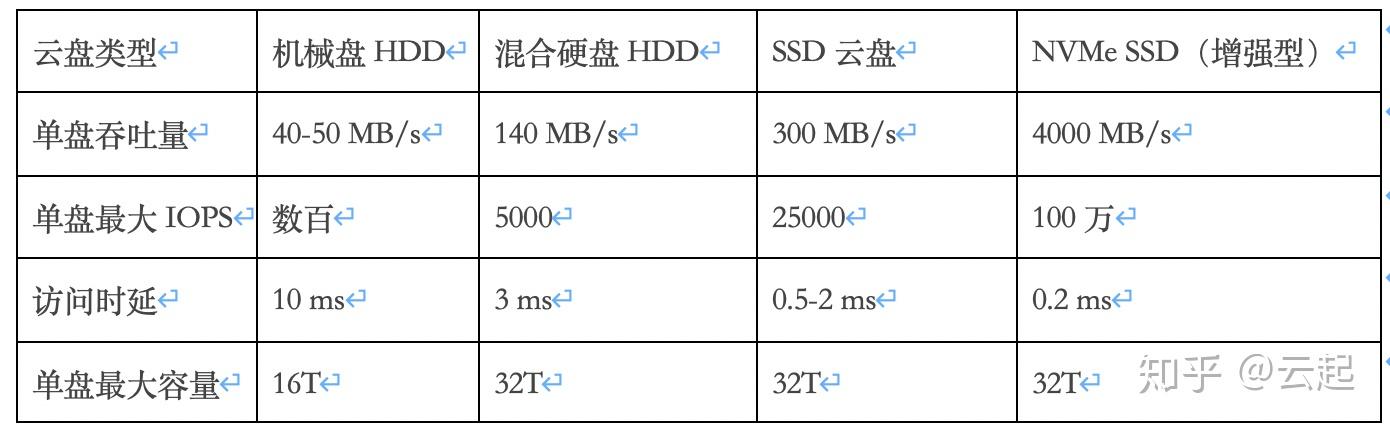

                                             表2：各种硬盘的主要性能指标


5. SPDK存储架构优化
5.1 KVM/QEMU设备模拟
在KVM中，I/O设备模拟通过QEMU与virtio来实现。如图8，在Guest 内核中部署前端驱动 （Front-end driver）负责接收用户应用下发的I/O请求；在 QEMU 中部署后端驱动（Back-end driver）负责接收前端I/O请求，然后调用内核中的设备驱动执行底层的物理I/O操作；前端驱动和后端驱动绕过KVM内核，通过Vring虚拟队列的环形缓冲区直接通信。
使用云盘时，首先通过iSCSI协议将云盘挂载到主机，QEMU通过RAW模式模拟成一个块存储设备提供给云主机。应用向模拟设备发送I/O请求，Front-end接收并把请求放到VRing虚拟队列，然后通知用户态的QEMU获取I/O请求。QEMU调用内核态的设备驱动执行数据读写，触发VMExit转换。KVM内核获取数据后通过中断通知 QEMU获取数据，并放到VRing虚拟队列中，通知 Guest 获取取数据。此场景下，I/O需要经过多个组件处理，路径比较长，且触发中断、VMExit切换等会产生开销与时延，在大规模读写场景限制了I/O的性能。
                                                图8：KVM/QEMU存储设备模拟


5.2 基于SPDK存储架构优化

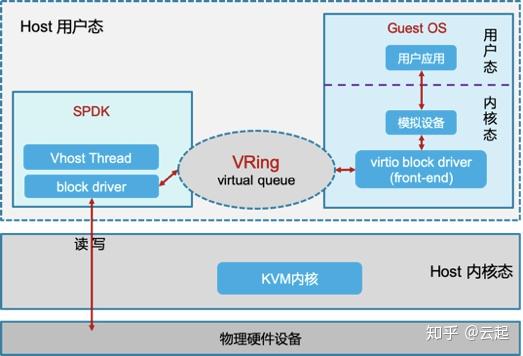

SPDK（Storage Performance Development Kit）是Intel推出的基于NVMe SSD的开发套件，目标是通过使用Intel的网络，处理，存储技术，将固态存储介质出色的功效发挥到极致。如图9，采用SPDK时I/O不经过QEMU，直接从VRing获取I/O请求，查找路由后直接对后端存储设备进行读写。所以，SPDK将存储数据面从QEMU卸载，缩短了I/O路径，减少系统处理、中断、VMExit转换等带来的开销与时延。
SPDK的关键技术是UIO（Userspace IO）和Polling。首先，在Linux系统中驱动设备都是运行在内核空间，在用户空间用应用程序调用即可使用。通过UIO将少量共性的设备驱动放在内核态实现，建立内核和用户空间的数据传递通道和同步机制，然后在用户空间实现设备驱动的大部分的功能，因此减少了内核上下文切换和中断带来的处理开销。其次，在传统I/O模型中，应用提交I/O请求后进入休眠状态，I/O完成后通过中断将应用唤醒。采用Polling轮询模式改变了I/O模型，应用提交I/O请求后继续执行其他工作，然后按一定的时间间隔轮询I/O是否完成，这样不仅提升了系统处理效率，同时避免了中断处理带来的延迟和开销。
                                           图9：基于SPDK存储架构优化


-----------------------------------------------------------------------------------------
